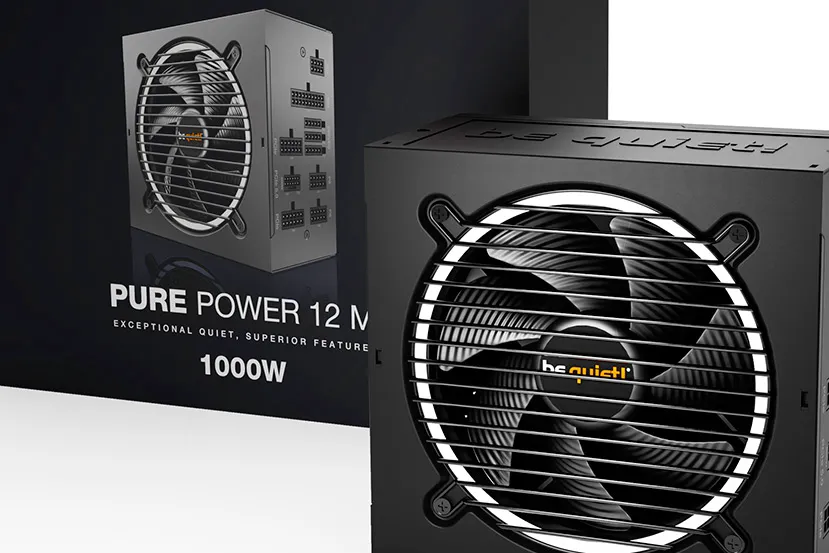

be quiet! Pure Power 12 M 1000W Review

Principales prestaciones de la be quiet! Pure Power 12 M 1000W

La gama Pure Power 12 M de be quiet! mantiene la tradición de esta serie con precios atractivos y potencias variadas para que su formato compacto y de cableado modular se adapte a cualquier configuración que tengamos pensado montar. Estos nuevos modelos vienen con el esperado soporte ATX 3.0 que viene de la mano de conectividad renovada para gráficas de nueva generación además de soporte para cualquier graficas existente ya en el mercado.

Entre sus opciones encontramos potencias de hasta 1000W, como la que probamos en este artículo, pero también modelos de potencia más modesta como su modelo más básico de 550W que aun así da suficiente potencia para dar vida a graficas con conector 12VHPWR de hasta 300W con un solo cable. Las potencias intermedias, entre los 550 y los 1000W, son de 650, 750 y 850W siendo las de 750 vatios o superiores las que soportan gráficas de hasta 600W con un solo cable. El modelo de 650W soporta hasta 450W en el conector PCIe Gen5.

Esta gama está diseñada con un formato más económico, con dos railes de 12v, pero en el caso de esta familia lo cierto es que son dos railes muy potentes y bien distribuidos con un diseño de conversión DC-DC del que se extraen los raíles inferiores de los propios railes de 12v. De este modo la fuente es más eficiente y su balanceo de cargas por rail también más fácil de manejar evitándonos problemas de sobrecargas. Son además más eficientes en cargas elevadas lo que nos garantiza un buen aprovechamiento de la energía consumida y poca transformación de energía desperdiciada en calor.

Este modelo tiene una potencia de 1000w repartidas principalmente en dos raíles. Son un total de 83.4 Amperios repartidos en dos railes de 12v con un máximo de carga de 46A para el primero y 42A para el segundo. Esto significa que podemos cargar el rail principal con hasta 552w y un máximo de 504w para el segundo. Tened en cuenta que la potencia máxima sigue siendo de 83.3A, es decir, 999w del que tendremos que descontar el consumo secundario de los raíles de 3.3 y 5 voltios.

La potencia de los sub-raíles de potencia es de 120w de forma combinada, con un máximo de 22A tanto para el rail de 5v como para el de 3.3v. El rail de 5Vsb+ tiene una potencia máxima de 3 amperios, 15w de carga máxima.

Mirando este modelo con respecto a su generación anterior las Pure Power 11 FM, no hay realmente muchos cambios, la eléctrica es similar centrándose be quiet! en añadir los componentes necesarios para hacer de esta generación un modelo completamente adaptado a las necesidades renovadas del estándar ATX 3.0 de Intel.

Características técnicas de la be quiet! Pure Power 12 M 1000W

• Certificación 80 Plus Gold
• Factor de forma ATX 12 V
• Número de raíles: 2 de 12v
• Configuración conversión 5v y 3.3v: DC-DC
• Potencia rail de 3.3v: 120w máximo 22A, compartido con el rail de 5v
• Potencia rail de 5v: 120w máximo 22A, compartido con el rail de 3.3v
• Potencia raíl de 12v1: 552w
• Potencia raíl de 12v2: 504w
• Potencia raíl de 5VSB: 15w, 3A.
• Potencia máxima: 999w continuos.
• Dimensiones: 160mm (L) x 150mm (An) x 86mm (Al)
• Ventilador: 120mm
• Durabilidad del ventilador: 100.000 horas.
• Formato de cableado: Completamente modular .
• Tipo de cable: Cables con enfundao de nylon o enfundado plano.
• Temperatura operativa: 0-50 grados centígrados
• Pérdida de potencia por temperatura: 80% maximo por encima de los 40 grados
• Tiempo de vida estimado para la fuente de 100.000 horas.
• Entrada AC, rango completo 100-240v, 10-5A.
• Protecciones: OPP, OVP, UVP, OCP, OTP, SCP
• Seguridad y EMC: cTUVus, TUV, CB, CCC, BSMI, EAC, CE
• Cumplimientos medioambientales: Energy Star, RoHS, WEEE, ErP Lot 6, REACH
• Garantía: 10 años

Eficiencia 80 Plus Gold

Aunque estamos delante de un modelo de gama media, be Quiet! ha conseguido aumentar de forma sustancial la eficiencia de esta gama logrando que supere el mínimo del 92% de eficiencia que requiere la certificación 80 Plus Gold cuando se alimenta la fuente con 230v, como hacemos en Europa. Este voltaje más elevado mejora la eficacia, y por tanto también la exigencia para lograr esta certificación.

Para lograrlo esta fuente introduce dos sistemas importantes, por un lado, un “active clamp” que no es otra cosa que un diseño de capacitadores y MosFETs activos que están controlados electrónicamente (controlador IC) y, por otro lado, un rectificador síncrono (SR – Synchronous Rectifier) donde los 8 MosFETs de la fuente (4 por cada rail de 12v) están sincronizados mediante otro chip IC.

La eficiencia Gold nos garantiza una eficiencia en carga media del 92% (93,2% presume be Quiet! en este modelo) pero del 90% cuando estamos en cargas bajas, menos del 50%, y del 89% cuando sometemos a la fuente a toda su capacidad de carga, en este caso 1000w con picos admisibles de hasta 1127w antes de apagado automático por protección.

Esto se traduce en menos calor generado por la transformación de línea, menos calor que tendrá que disipar su ventilador y por tanto menos ruido general. También, como no, nos ayudará a reducir nuestra factura de la luz y nuestro ordenador estará más concienciado con el ahorro de energía.

Intel ATX 3.0

El ATX 3.0 es ahora mismo lo máximo que podemos aspirar en fuentes para ordenadores domésticos. Este estándar, que Intel ha tardado en evolucionar casi 20 años, llega de la mano de la necesaria adaptación para nuevos componentes que tienen saltos de consumo enormes y rápidos. Concretamente hablamos de graficas de nueva generación que pueden pasar de estados de consumo de muy pocos vatios hasta consumos que ahora mismo rondan los 450W pero que podrían llegar, según el estándar hasta los 600W.

Una fuente ATX 3.0 con conector gráfico de hasta 600W, como es el caso de este modelo, debe poder soportar “excursiones” de potencia muy breves, de unos pocos cientos de milisegundos, con hasta 3 veces la potencia de la fuente, en esta generación hasta 1800W. Esto no significa que podamos poner una carga continua de este nivel a la fuente, tiene 1000W de potencia máxima y esa es la carga a la que podemos someter de forma continuada.

Comprar una fuente ATX 3.0 no significa que hayamos comprado una fuente más potente que si fuera ATX 2.5, pero sí que soporta cargas momentáneas mucho más intensas, lo que las habilita mejor, con menos potencia nominal, que fuentes anteriores.

Esto viene de la mano de un nuevo conector inteligente que puede manejar cargas de hasta 600W en un solo conector (esto depende de la potencia de la fuente y de su configuración) como es el caso de todos los modelos independientemente de la potencia nominal de esta nueva gama Pure Power 12 M de be quiet!.

Este conector PCI Gen5 cuyo nombre técnico es 12VHPWR tiene 16 conectores y negocia la potencia necesaria entre la fuente y la tarjeta gráfica conectada. Este conector se ha extendido sobre todo con la llegada de las NVIDIA RTX 4000 que, en sus modelos de referencia, y en los personalizados de muchos integradores, apuestan por este simple y compacto conector. Las Pure Power 12 M tienen uno de estos cables de serie, soporte para fuentes de hasta 600W dependiendo de la potencia total de la fuente, pero disponible en esta capacidad desde los 750W en adelante.

Una fuente de esta potencia, como la del modelo que hoy probamos, con una potencia total de 1000W debería dar el mismo resultado, en este aspecto, que una fuente de hasta 1600W de potencia compatible con el estándar 2.53 de Intel.

Especificaciones técnicas de la be quiet! Pure Power 12 M 1000W

Ya hemos comentado que las fuentes de múltiples raíles por definición son más eficientes y por tanto con estos diseños es más fácil lograr eficiencias elevadas con costes de diseño y fabricación inferiores. No son fuentes peores pero cierto es que las fuentes con un único rail cuentan con un diseño más elaborado, componentes de mayor capacidad, y se suelen comportar excelente bien durante muchos años con cargas medias y elevadas.

Con unas dimensiones de 160mm de largo, 10mm más largo que el estándar ATX, 5mm menos que la generación anterior, y su diseño completamente modular, la hacen perfecta para montar PCs de todo tipo, incluso compactos, con una gran variedad de potencias disponibles y una configuración completamente modular del cableado lo que las hace muy versátiles y adaptables a las necesidades de cada usuario. Entre los cables disponibles no solo está el nuevo conector PCIe Gen5 sino también cables de gráficos convencionales con 8 contactos y doble conector EPS de 12v para placas base y CPUs de última generación.

Entre sus estándares soportados podemos encontrar Energy Star 8, RoHS, WEEE. ErP Lot 6 y REACH. Tiene sistemas de protección OPP, OVP, UVP, OCP, OTP y SCP. En todas estas siglas se esconden los sistemas habituales de control de picos, altos y bajos, protecciones de sobretensión, etc. También soporta los modos C6 y C7 de Intel que la hace completamente compatible con los últimos procesadores de la marca y también con los modos de reposo más profundos lo que reduce su consumo en reposo a menos de 0.21 vatios.

Cableado completamente modular de la be quiet! Pure Power 12 M 1000W

La be quiet! Pure Power 12 M 1000W es una fuente completamente modular con cableado suficiente para hasta cinco tarjetas gráficas, dos conectores PEG de 8 contactos por ramal de cables, con dos disponibles, y el esperado cable PCIe Gen5 12VHPWR de 16 contactos, cuatro para la negociación y presentación de potencia entre la fuente y la tarjeta gráfica. Todo esto también con suficientes cables periféricos para dar vida a configuraciones muy extensas de almacenamiento convencional u otro tipo de periféricos.

Los conectores de la fuente están formados por una placa soldada al PCB principal, lo que mejora la eficiencia y reduce los problemas de contactos pobres debido al cableado de escasa sección. Los conectores están chapados en oro para mejorar la conductividad.

Cada cableado tiene diseño plano con aislamiento conjunto mediante funda termo retráctil. No es el cableado ultra flexible de las gamas más altas, pero está perfectamente acabado. El ATX principal, además del cable PCIe Gen5 son los únicos que tiene una funda adicional de nylon que protege y unifica este conector de gran tamaño.  Esto es habitual porque suele ser el que está más expuesto a los roces y además mejora la rigidez en un mazo de cables con tanto volumen.

Este modelo de 1000W de potencia tiene un cableado variado, del que ahora hablaremos. Pero me gusta especialmente, como vemos en la imagen que antecede a este texto, que cada conector tiene identificado el rail de 12v del que va a tirar. Esta bastante balanceada con los ATX principal y periféricos en el rail V1 y los conectores EPS para CPU en el V2. Los conectores de grafica se reparten entre el V1 y el V2, y el de 16 contactos usa ambos railes de forma simultánea en un reparto de conectores muy inteligente. Esto ya lo usaba be quiet! en el modelo anterior, donde uno de los conectores para gráficos ya tenía esta configuración de doble rail para balancear la carga.

Para facilitar algunos conectores están a 90 grados y los largos son buenos, con máximos de 600mm en algunos cables como los de CPU, auxiliares EPS de 12v, y hasta 550mm para el resto. Son largos adecuados para todo tipo de montajes en cualquier caja moderna.

La conectividad para CPU auxiliar esta diseña para placas base con dos conectores de alimentación para CPU siendo adecuada para los últimos modelos de placas base AMD Ryzen e Intel Core que en sus versiones más modernas usan este doble conector para mejorar la señal de entrada de alimentación al procesador.

Ventilador Silent Wings de be Quiet!

La gama be quiet! Pure Power 12 M usa un sistema de ventilación siempre activo, no cuenta con ventilación hibrida, pero sin con un ventilador muy eficiente con un tamaño de 120mm de diámetro y que genera un máximo de 32dBA de forma progresiva según la potencia consumida por la propia fuente.

De hecho, el sistema va tan sobrado que solo requiere una rotación mínima de su ventilador para los modos de trabajo de hasta el 50% produciendo en estos consumos menos de 10dBA según el fabricante y menos de 14dBA según nuestras pruebas.

El máximo de ruido de su ventilador es de 32dBA, según be quiet!, y de 34dBA según nuestras propias pruebas de sonómetro. Un ruido perfectamente asumible que encontraríamos en una sala muy silenciosa. En cualquier caso, deberíamos comprar la fuente adecuada para que nuestras cargas máximas sean menos agresivas, no solo por el ruido sino también por la eficiencia de conversión.

Rendimiento

Esta es la fuente ATX 3.0 más barata que hemos probado hasta el momento, aunque es un modelo más que decente con 1000W de potencia y una fabricación de calidad asi que esperamos de ella también excelentes resultados. Sus 170 Euros, por 1000W de potencia con todo lo último en fuentes, y un funcionamiento silencioso, combinado con un tamaño compacto hacen de esta nueva serie de be quiet! una de las fuentes ATX 3.0 más atractivas del momento.

Carga al 25%

Carga al 50%

Carga al 75%

Carga al 100%

Pruebas de resistencia

Pruebas de picos de carga ATX 3.0

Análisis y conclusión

Con un precio recomendado de menos de 170 euros este modelo de be quiet! es el más barato que hemos probado hasta el momento con este nivel de potencia, que es de gama alta, y compatibilidad con ATX 3.0. Su precio es realmente atractivo porque nos llevamos una buena fuente, que no es perfecta sin duda, para eso ya están otras gamas de esta misma marca, pero que nos ofrece las tecnologías más avanzadas en fuentes a un precio muy atractivo y accesible.
