QNAP QSW-2104-2T-R2 Review

Introducción a las características del QNAP QSW-2104-2T-R2

Nuevos formatos de video, necesidad de backups rápidos y eficientes y mayor acceso a datos locales y remotos ha hecho que poco a poco las redes Ethernet hayan evolucionado, incluso dentro de la misma tecnología de par de cobre, hacia velocidades muy superiores a las que estábamos acostumbrados.

Seguramente tus PCs más recientes disfruten de velocidades de 2.5GbE o superiores y el NAS que has comprado para almacenar edición de video o backups de tu red local y remota disponga de enlaces con estas velocidades o superiores. La única forma de dar soporte a estas nuevas velocidades pasa por un switch capaz de gestionar estos enlaces y los anchos de banda combinados.

QNAP dispone de una gran variedad de switches de alta velocidad, algunos con una de las gestiones de software más avanzadas que hayamos probado, pero también, como en este nuevo producto que hoy os presentamos, soluciones que solo tenemos que enchufar a la red eléctrica, conectar el cableado de red, y olvidarnos. Así es como funciona el nuevo QNAP QSW-2104-2T-R2.

Esta nueva unidad cuenta con seis puertos, cuatro puertos de 2.5GbE y otros dos de 10GbE, lo que nos da bastante polivalencia a la hora de distribuir tráfico de red de alta velocidad. No requiere configuración, y eso tiene sus pros y sus contras, primero veamos las diferencias entre un switch administrado y uno que no lo es, como es este caso.

Características técnicas del QNAP QSW-2104-2T-R2

• Tipo de administración: No gestionables
• Número de puertos: 6
• BASE-T 10GbE (RJ45): 2
• Velocidades soportadas: 10G/5G/2,5G/1G/100M
• 2.5GbE (RJ45): 4
• Descripción de alimentación eléctrica: Adaptador
• Consumo energético máx.: 18 W
• Tipo de alimentación de entrada: CC
• Rango de voltaje de entrada: 12 V/1,5A
• Tabla de direcciones MAC: 4K
• Rendimiento sin bloqueo total: 30Gbps
• Capacidad de conmutación: 60Gbps
• Energy Efficient Ethernet (cumple con IEEE 802.3az)
• Sin ventilador
• Estándares compatibles:
  • IEEE 802.3 Ethernet
  • IEEE 802.3u 100BASE-T
  • IEEE 802.3ab 1000BASE-T
  • IEEE 802.3bz 2.5G/5GBase-T
  • IEEE 802.3an 10GBASE-T
  • IEEE 802.3az EEE
  • IEEE 802.3x Control de Flujo Dúplex Completo
• Factor de forma: Escritorio
• Indicadores LED:
  • Por Puerto: Velocidad/Enlace/Actividad
  • LED de Bucle: Bucle
  • Por Sistema: Energía/Estado
• Dimensiones (Altura x Anchura x Profundidad): 26 x 160 x 110 mm
• Peso (neto): 0.45 kg
• Peso (bruto): 0.522 kg
• Temperatura operativa: 0 - 40°C (de 32 °F a 104 °F)
• Humedad relativa: 10~95% No condensante
• Certificaciones: CE, UKCA, FCC, IC, VCCI, RCM, BSMI, LVD, KC
• Cumplimiento electromagnético: CLASS B
• Jumbo Frames: 12K
• Garantía: 2 años

Un switch no gestionado, ¿qué significa?

Los switches no gestionados gestores de conexiones de red sencillos y eficaces para conexiones básicas donde solo queremos conectar unos dispositivos con otro con la ventaja de tener un mapa de direcciones que optimice el tránsito de información de la red.

Operan de forma completamente autónoma, solo tenemos que conectar cables y darles alimentación eléctrica, pero esto también nos priva de prestaciones modernas, que seguramente tampoco necesitemos en un departamento pequeño o en una red local doméstica. Su funcionamiento está predeterminado por su programación de fábrica, por lo que carecen de opciones para modificar el comportamiento de la red, lo que se traduce en una falta de soporte para tecnologías importantes, al menos en términos de tecnologías modernas, como VLANs (Redes de Área Local Virtual) y Calidad de Servicio (QoS).

A pesar de estas limitaciones, los switches no gestionados son una solución adecuada y económica que en el caso de este modelo de QNAP se traduce en soporte de redes rápidas y de gran ancho de banda con algunos controles, que luego veremos, que nos garantizan un funcionamiento óptimo y sin complicaciones y que además no significan una limitación de la red, sino quizás delegar esas funciones avanzadas a otros dispositivos conectados como el router o los puntos de acceso inalámbricos.

Luego están los denominados switches gestionados, o layer 2, representan lo último en tecnología de red, permitiendo a los administradores un control muy detallado sobre cómo se gestiona el tráfico, un magnífico ejemplo de esto, aunque sin duda exagerado y destinado a entornos muy exigentes, es el QNAP QSW-M7308R-4x que tuve la oportunidad de probar hace ya casi un año.

Una característica destacada de estos dispositivos, al menos una de las que yo más valoro, es la agregación de enlaces, que permite unir múltiples interfaces de red en un único enlace lógico. Esta funcionalidad no solo aumenta el ancho de banda total disponible, sino que también proporciona redundancia, asegurando que si un enlace falla, el tráfico será redirigido de forma automática a otros enlaces activos, minimizando las interrupciones en el servicio y aumentando el rendimiento por tantos enlaces físicos consigamos conectar en ese enlace lógico.

Los switches administrables ofrecen prestaciones tales como soporte para VLAN, Bonding (agregación de enlaces), QoS, LACP, IGMP Snooping y más. Todo ello gestionado mediante consolas remotas, por aplicaciones web, telnet, etc. Algunos son tan avanzados que permiten su gestión en conjunto dentro de una red, para una administración global.

En resumen, la elección entre un switch gestionado y uno no gestionado depende directamente de las necesidades específicas de la red. También quiero dejar claro que montar un switch no administrable no significa que no puedas tener VLANs en tu red, para ver por ejemplo la televisión o tener telefonía, nada más lejos de la realidad, simplemente será un elemento transparente que une físicamente enlaces de red, con sus propias prestaciones de velocidades de proceso, y otras características que ahora veremos en detalle en este modelo de QNAP.

Velocidad y otras prestaciones del QNAP QSW-2104-2T-R2

No nos engañemos, el principal atractivo de este dispositivo está en sus puertos de alta velocidad y en la capacidad que tiene de gestión de información tanto en sus prestaciones de conmutación interna como de salida en cada puerto y todo esto en relación con su precio, que es de poco más de 200 euros, lo que no está nada mal para lo que vamos a ver ahora.

El QNAP QSW-2104-2T-R2 ofrece cuatro puertos de 2.5GbE, que además soportan velocidades inferiores de 1000 y 1000mbps. También cuenta con dos puertos 10GbE multi-gigabit que pueden también gestionar enlaces de 10, 5, 2.5 y 1 Gigabit y adicionalmente también enlaces más lentos de 100mbps. Todo ello, como es lógico soportando todos los estándares IEEE más recientes, con negociación automática de pares y enlaces.

La electrónica de este switch nos garantiza hasta 60Gbps de ancho de banda interno, que es la potencia de proceso en su tránsito interno de datos, lo que denomina conmutación interna. Esto permite también garantizar hasta 30Gbps de entrada, y 30Gbps de salida simultánea en sus puertos. Son velocidades elevadas, que suman el total de la capacidad de sus puertos (10 x2 + 2.5 x4) por lo que nunca tendremos cuellos de botella usando esta unidad.

Adicionalmente esta unidad ofrece otros datos de alta capacidad. Soporte para una tabla de MAC 4K, la que permite identificar hacia dónde y desde dónde se dirige el tráfico y modo “Jumbo Frame” de hasta 12KB lo que permite velocidades sostenidas elevadas incluso con paquetes de datos muy grandes. Además, soporta el estándar IEEE 802.3x que permite control de flujo en momentos de saturación evitando pérdidas de paquetes.

Otra de las funciones interesantes de este modelo, también completamente automática, es la detección de bucles de red pudiendo además bloquear la fuente del bucle. Un bucle de red normalmente se produce cuando conectamos, por error, un cable desde uno de los puertos a otro puerto del switch. Parece una tontería, pero cuando nuestra red es compleja, es un caso de errores muy habitual y además suele llevar tiempo de identificar.

Formato

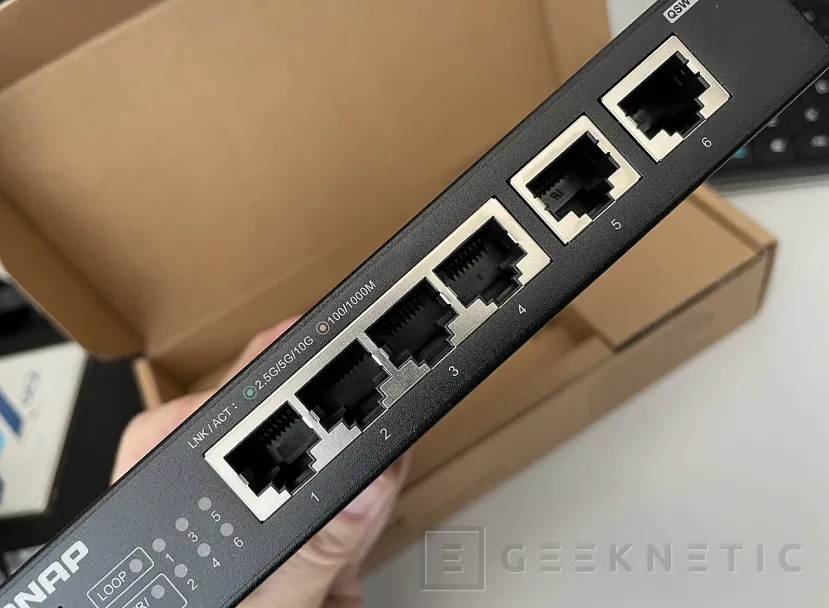

El QNAP QSW-2104-2T-R2 tiene un formato compacto de poco más de 160mm de largo, 26mm de alto y 110mm de ancho. La carcasa es metálica y todos los conectores están en la trasera de la unidad. Ahí encontraremos los seis puertos Ethernet, los leds de actividad y también la entrada de potencia, que se realiza mediante transformador externo.

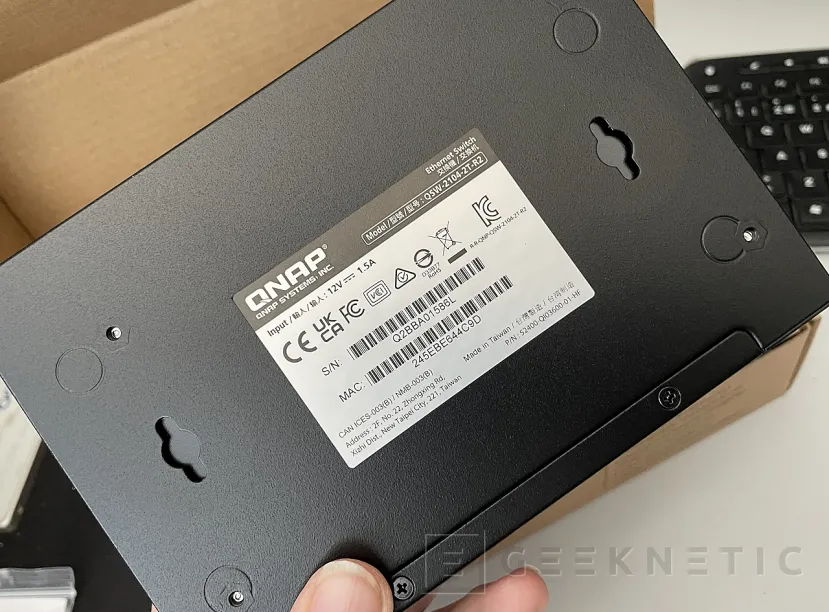

Tiene un formato completamente pasivo, ni un solo ventilador (usa su carcasa metálica a modo de disipador pasivo) y podemos colgarlo de la pared ya que tiene los puntos de fijación adecuados. Es fácil ocultarlo, nos durará media vida al no tener elementos mecánicos y tampoco hará nada de ruido en funcionamiento.

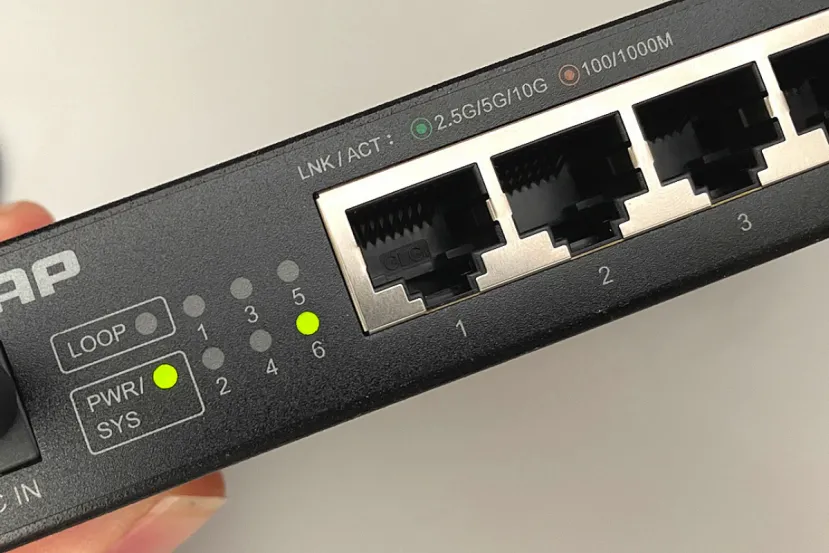

Los puertos, están bien diferenciados para identificar el tipo. Tenemos cuatro puertos de hasta 2.5GbE a un lado y dos puertos 10gBE al otro. Contamos con seis leds de actividad, uno por puerto, con dos modos de iluminación, verde para alta velocidad (2.5GbE en adelante) y ámbar para velocidades de legado (100mb o 1Gb). Hay dos leds adicionales, uno el de encendido y otro el de alerta de bucle en la red. Bien diferenciados e identificados.

Se alimenta con un pequeño cargador de 12v y 1.5A lo que nos indica una potencia máxima de carga de tan solo 18W. Es una unidad muy bien construida, con la que podemos conectar dispositivos de alta velocidad, como un router de fibra de 10G al resto de la red y repartir otros 10Gb a un puesto concreto, NAS o PC de altas prestaciones, con enlaces de 2.5GbE a otros dispositivos logrando altas velocidades en ellos incluso de forma simultánea.

Por supuesto esta unidad la podemos integrar en una red existente, enlazar con otros switches, routers, puntos de acceso, con capacidad para las unidades más rápidas del mercado, WiFi-7 sin duda se beneficiará de tener un enlace de red con estas capacidades de velocidad sostenida.

Podemos ver en la siguiente tabla los requisitos de cableado para acceder a las diferentes modalidades de velocidad que soporta. Con cable bastante accesible podemos tener grandes velocidades de acceso, soportando incluso 10G con cableado Cat6E o Cat6 en distancias más cortas. Tenemos aquí una guía estupenda que os ayudará a identificar cada tipo de cable Ethernet.

Rendimiento

Hoy haremos dos pruebas con esta unidad, saturar los dos enlaces de 10GbE con conexión directa entre un NAS capacitado con esta velocidad de enlace y por otro lado un PC también equipado con este tipo de tarjeta de red. También conectaremos cuatro unidades de 2.5GbE para ver cómo sostiene el rendimiento conectado a un NAS con enlace de 10GbE.

Resultados de rendimiento en modo Switch

Análisis y conclusión

Si tienes una conexión a internet de alta velocidad sin duda necesitarás uno de estos en casa o en la oficina. Si también te dedicas a almacenar grandes cantidades de archivos multimedia, como cámaras de seguridad o contenido, sin duda necesitas uno de estos, si quieres que tu copia de seguridad de red sea rápida y ágil y la recuperación tanto o más necesitas un switch a la altura.

Este es un switch sencillo, adaptado para entornos donde no se requiera funcionalidad muy avanzada o esta se propague por otro tipo de dispositivo conectado a la red. Para mí, en definitiva, es elevar la red local a un nivel superior con una inversión pequeña y una sencillez absoluta. QNAP lo presenta en una solución sólida, de precio competitivo y tan fácil como enchufar y disfrutar.
